黑红绿5mm耐高压绝缘橡胶垫

绝缘胶垫又称为绝缘毯、绝缘垫、绝缘橡胶板、绝缘胶板、绝缘橡胶垫、绝缘地胶、绝缘胶皮、绝缘垫片等,具有较大体积电阻率和耐电击穿的性能。适用于配电室、变电站等工作场合的台面或铺地绝缘材料。绝缘胶垫特点:物理机械性能良好,具有优良的绝缘性能,可在干燥的-3

在线咨询 全国热线
18032047980
产品介绍

绝缘胶垫特点:物理机械性能良好,具有优良的绝缘性能,可在干燥的-35~+100℃空气中介电系数要求高的环境中工作。

外观及规格尺寸要求:斑痕或凹凸部分的深度或高度不得超过胶板厚度公差,气泡每平方米内,面积不于1cm2的气泡不超过5个,任意两个气泡间距离不小于40mm,其中杂质深度及长度不超过胶板厚度不小于40mm,胶垫边缘不齐或海绵状部分宽度不超10mm,长度不超过胶板总长的1/10,并且不允许有裂痕。

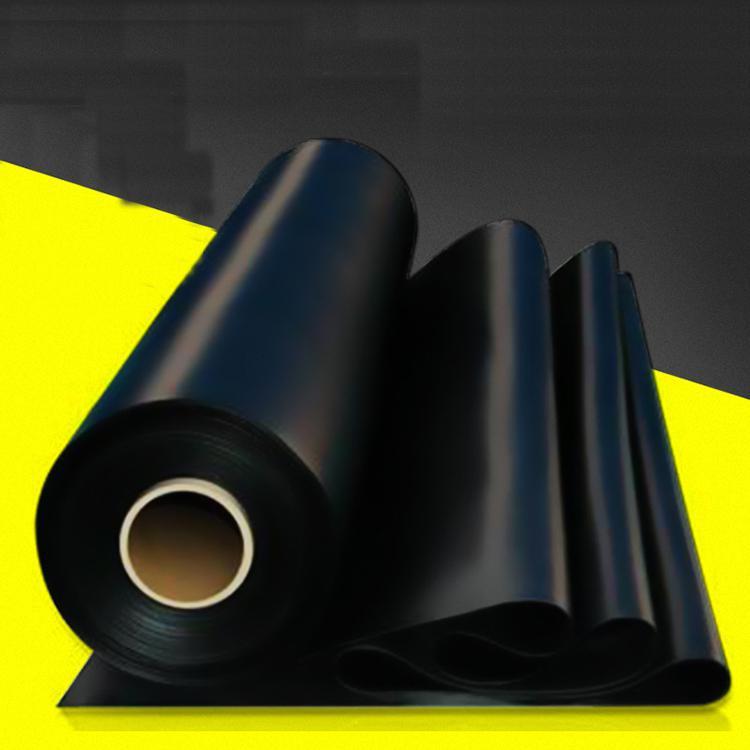

黑红绿5mm耐高压绝缘橡胶垫(图1)

一、贮存:绝缘垫应储存在干燥通风的环境中,远离热源,离开地面和墙壁20cm以上。避免受酸碱和油的污染,不要露天防止避免阳光直射。

二、绝缘胶垫工艺及成型:绝缘胶垫上下表面应不存在有害的不规则性。有害的不规则性是指下列特征之一,即破坏均匀性、损坏表面光滑轮廓的缺陷,如小孔、裂缝、局部隆起、切口、夹杂导电异物、折缝、空隙、凹凸波纹及铸造标志等。无害的不规则性是指生产过程中形成的表面不规则性。绝缘胶垫厚度:在整个绝缘胶垫上应随机选择5个以上不同的点进行厚度测量和检查。可使用千分尺或同样的精度的仪器进行测量。千分尺的精度应在0.02mm以内,绝缘胶垫应平展放置,以使千分尺测量之间是平滑的。

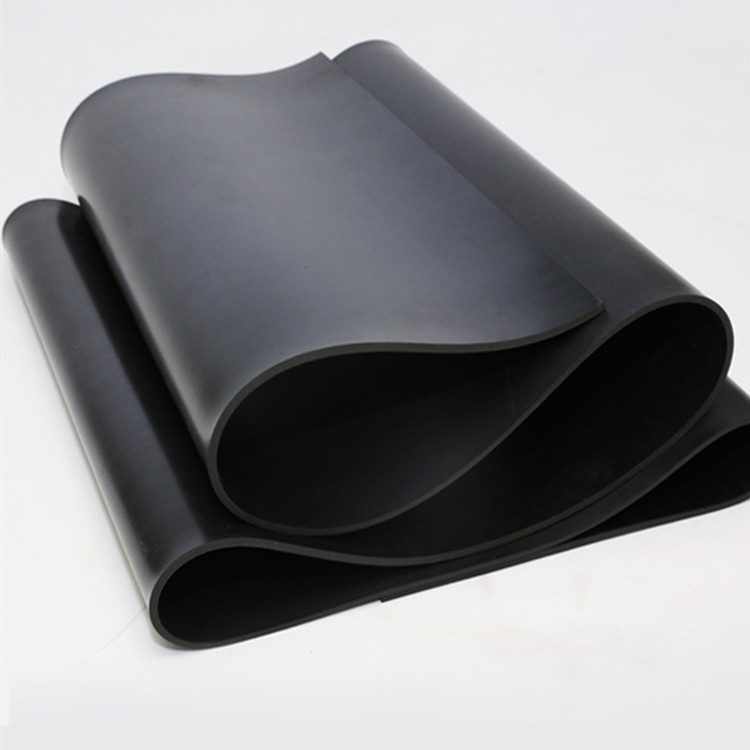

黑红绿5mm耐高压绝缘橡胶垫(图2)

三、绝缘胶垫国家标准:配电室电压10KV 5mm厚绝缘胶垫,工频耐压实验10000V 1分钟不击穿;配电室电压35KV10-12mm厚绝缘胶垫,工频耐压实验35000V 1分钟不击穿;配电室低压5kv以下,选3mm厚绝缘胶垫,工频耐压实验5000V 1分钟不击穿。绝缘胶垫的规格:按照电压等级可分为:5kv10kv15kv 20kv25kv, 35kv 按颜色可分为:黑色胶垫,红色胶垫,绿色胶垫;按厚度可分为:3mm,4mm,5mm,6mm,8mm,10mm,12mm

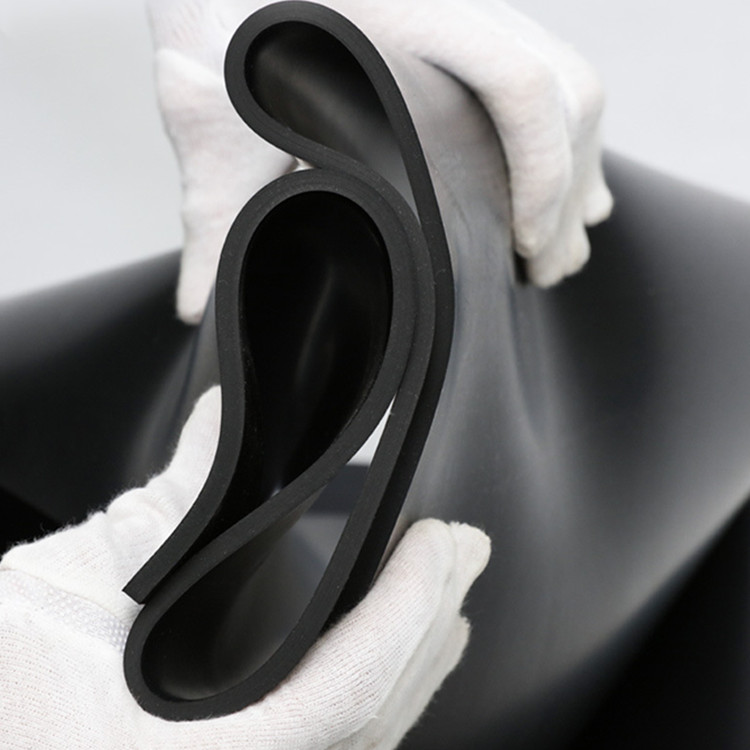

黑红绿5mm耐高压绝缘橡胶垫(图3)

绝缘胶垫试验方法    

试验时先将绝缘胶垫上下铺上湿布或金属箔,并应比被测绝缘胶垫四周小200mm,连续均匀升压至表8规定的电压值(电压为10KV时,可选用不小于 8mm厚,工频耐压实验10000V,电压为35KV时,可选用不小于10-12mm厚,工频耐压实验15000V,电压为0.4KV低压时,可选用不小于5mm厚,工频耐压实验3500V,),保持1min,观察有无击穿现象,若无击穿,则试验通过。试样分段试验时,两段试验边缘要重合。
