绝缘胶垫的检查与耐压试验

绝缘胶垫的检查与耐压试验

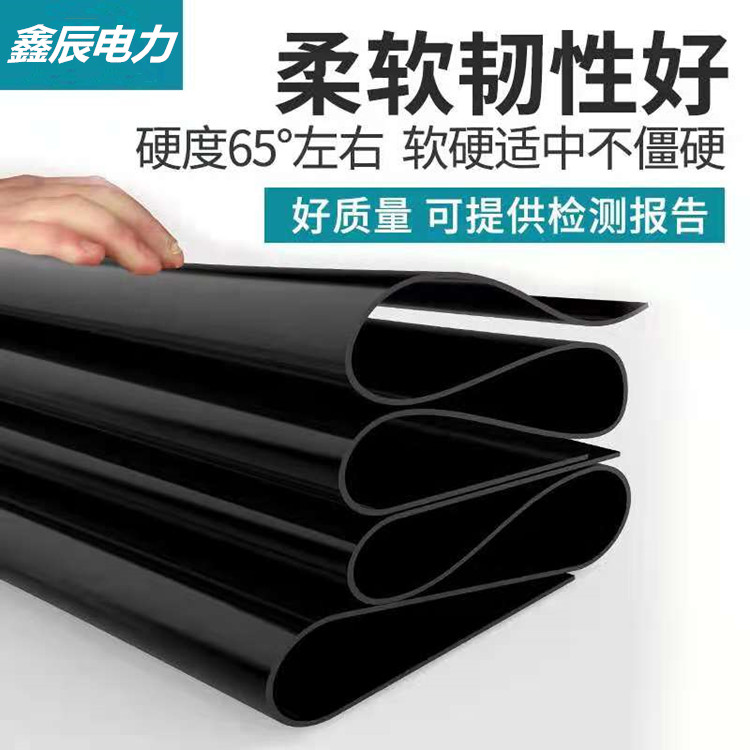

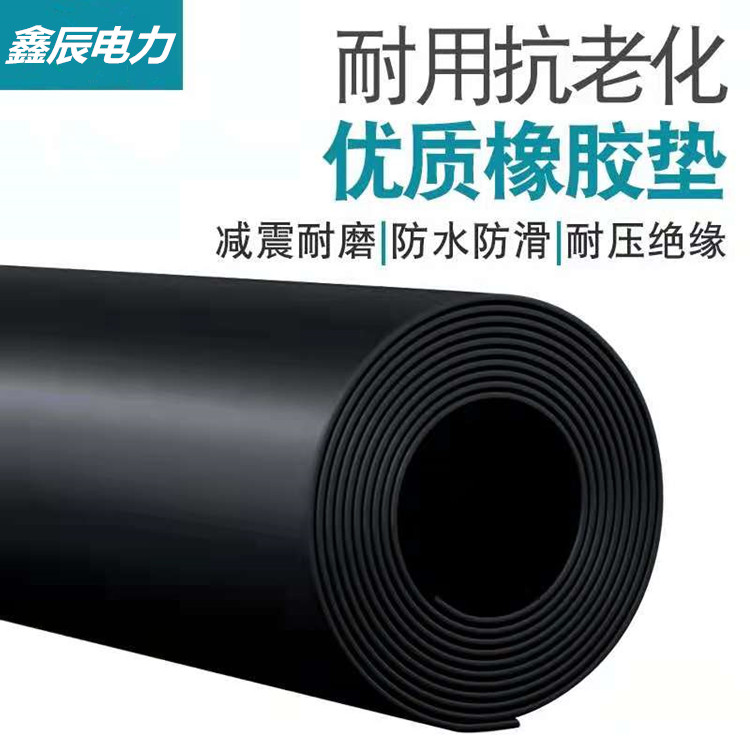

绝缘胶垫特点：物理机械性能良好，具有优良的绝缘性能，可在干燥的-35~+100℃空气中介电系数要求高的环境中工作。

外观及规格尺寸要求：斑痕或凹凸部分的深度或高度不得超过胶板厚度公差，气泡每平方米内，面积不于1cm²的气泡不超过5个，任意两个气泡间距离不小于40mm，其中杂质深度及长度不超过胶板厚度不小于40mm，胶垫边缘不齐或海绵状部分宽度不超10mm，长度不超过胶板总长的1/10，并且不允许有裂痕。

一、贮存：绝缘垫应储存在干燥通风的环境中，远离热源，离开地面和墙壁20cm以上。避免受酸碱和油的污染，不要露天防止避免阳光直射。

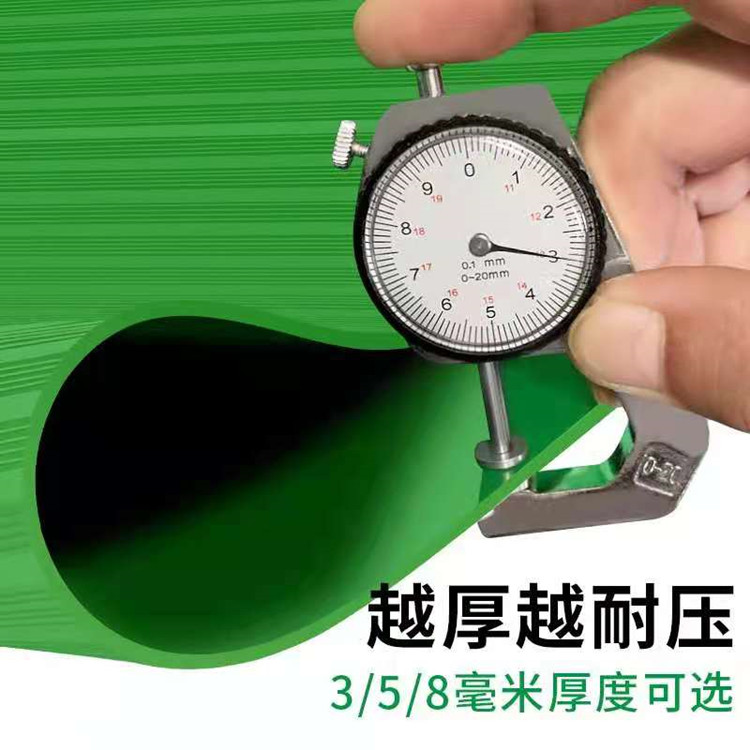

二、绝缘胶垫工艺及成型：绝缘胶垫上下表面应不存在有害的不规则性。有害的不规则性是指下列特征之一，即破坏均匀性、损坏表面光滑轮廓的缺陷，如小孔、裂缝、局部隆起、切口、夹杂导电异物、折缝、空隙、凹凸波纹及铸造标志等。无害的不规则性是指生产过程中形成的表面不规则性。绝缘胶垫厚度：在整个绝缘胶垫上应随机选择5个以上不同的点进行厚度测量和检查。可使用千分尺或同样的精度的仪器进行测量。千分尺的精度应在0.02mm以内，绝缘胶垫应平展放置，以使千分尺测量之间是平滑的。

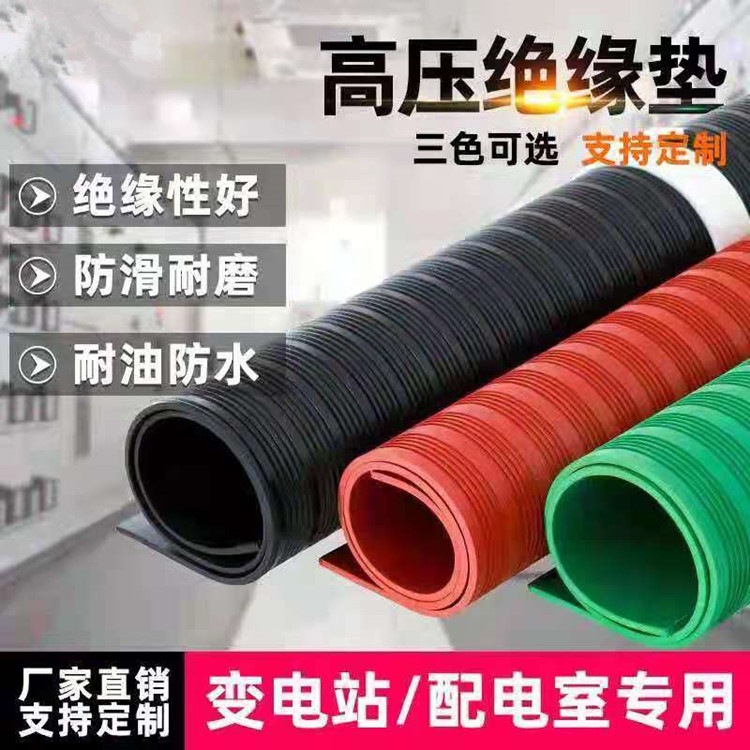

三、绝缘胶垫国家标准：配电室电压10KV选 5mm厚绝缘胶垫，工频耐压实验10000V 1分钟不击穿；配电室电压35KV选10-12mm厚绝缘胶垫，工频耐压实验35000V 1分钟不击穿；配电室低压5kv以下，选3mm厚绝缘胶垫， 工频耐压实验5000V 1分钟不击穿。绝缘胶垫的规格：按照电压等级可分为：5kv，10kv，15kv， 20kv，25kv, 35kv 按颜色可分为：黑色胶垫，红色胶垫，绿色胶垫；按厚度可分为：3mm,4mm,5mm,6mm,8mm,10mm,12mm。

绝缘胶垫试验方法    

试验时先将绝缘胶垫上下铺上湿布或金属箔，并应比被测绝缘胶垫四周小200mm，连续均匀升压至表8规定的电压值（电压为10KV时，可选用不小于 8mm厚，工频耐压实验10000V，电压为35KV时，可选用不小于10-12mm厚，工频耐压实验15000V，电压为0.4KV低压时，可选用不小于5mm厚，工频耐压实验3500V，），保持1min，观察有无击穿现象，若无击穿，则试验通过。试样分段试验时，两段试验边缘要重合。
