高压接地线的介绍

作者:小编时间:2021-07-28 16:28:10次浏览

信息摘要:

高压接地线是为防止临近带电体产生静电感应触电或误合闸时保证安全之用,操作棒采用环氧树脂彩色管,接地软通采用多股优质铜线绞合而成。一、高压接地线的作用:高压接地线是用于线路和变电施工,为防止临近带电体产生静电感应触电或误合闸时保证安全之用。二、高压接地

高压接地线是为防止临近带电体产生静电感应触电或误合闸时保证安全之用,操作棒采用环氧树脂彩色管,接地软通采用多股优质铜线绞合而成。

一、高压接地线的作用:

高压接地线是用于线路和变电施工,为防止临近带电体产生静电感应触电或误合闸时保证安全之用。

二、高压接地线的结构:

高压接地线由导线夹、短路线、接地线、接地瑞子、汇流夹、接地夹构成,携带型高压接地线有绝缘操作棒。

操作棒采用环氧树脂彩色管,绝缘性能好,强度高、重量轻、色彩鲜明、外表光滑;接地软铜线采用多股优质软铜线绞合而成,并外覆柔软、耐高温的透明绝缘护层,可以防止使用中对接地铜线的磨损,铜线达到疲劳度测试需求,确保作业人员在操作中的安全。

三、高压接地线的技术参数:

种类

电压

等级

横截

面积

规格

配置

适用范围

常规型

0.4kv

25mm2

4*1.5+12m

1m接地棒 地卡

变电站

10kv

25mm2

3*1+5m

0.5m接地棒 地卡

变电站

35kv

25mm2

3*2+8m

1m接地棒 地卡

变电站

110kv

35mm2

3*6+6m

22m接地棒 地卡

变电站

220kv

35mm2

3*6+6m

23m接地棒 地卡

变电站

10kv

25mm2

3*1.5+10.5m

1m接地棒 地卡

线路

35kv

25mm2

3*2+18m

1m接地棒 地卡

线路

110kv

35mm2

15m/*3

鸭嘴线夹 地卡

线路

220kv

35mm2

15m/*3

鸭嘴线夹 地卡

线路

个人

保安线

380

16mm2

3*1.5+3m

钳子 地卡

线路

380

16mm2

4*1.5+5m

钳子

线路

电缆分支箱接地线

10kv

25mm2

3*1+1.5m

0.5m 地卡

电缆分支箱

环网柜接地线

10kv

25mm2

3*1+2m

肘形电缆头 地卡

环网柜

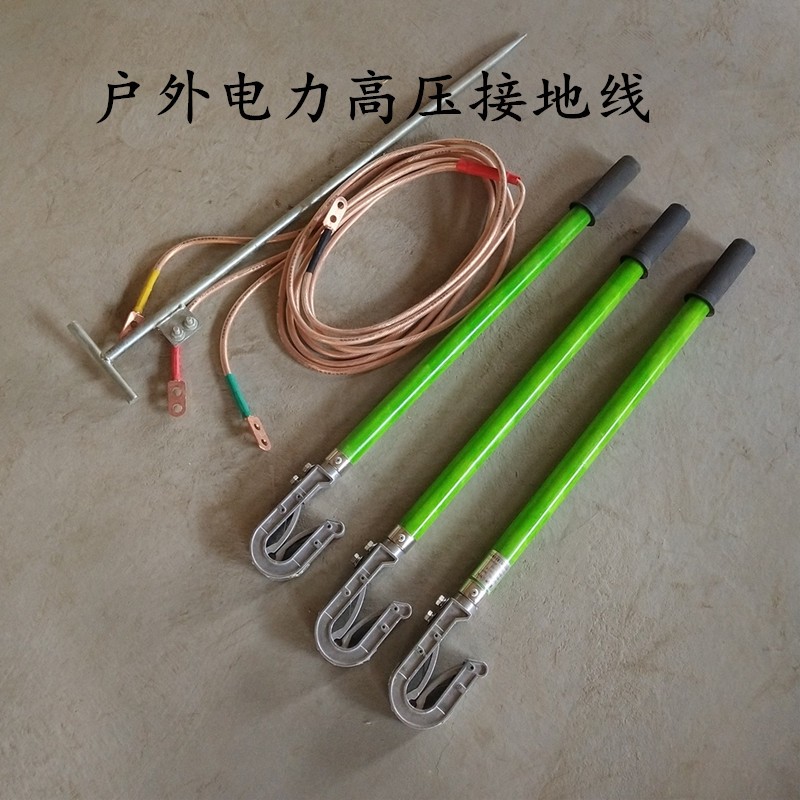

高压接地线的介绍(图1)

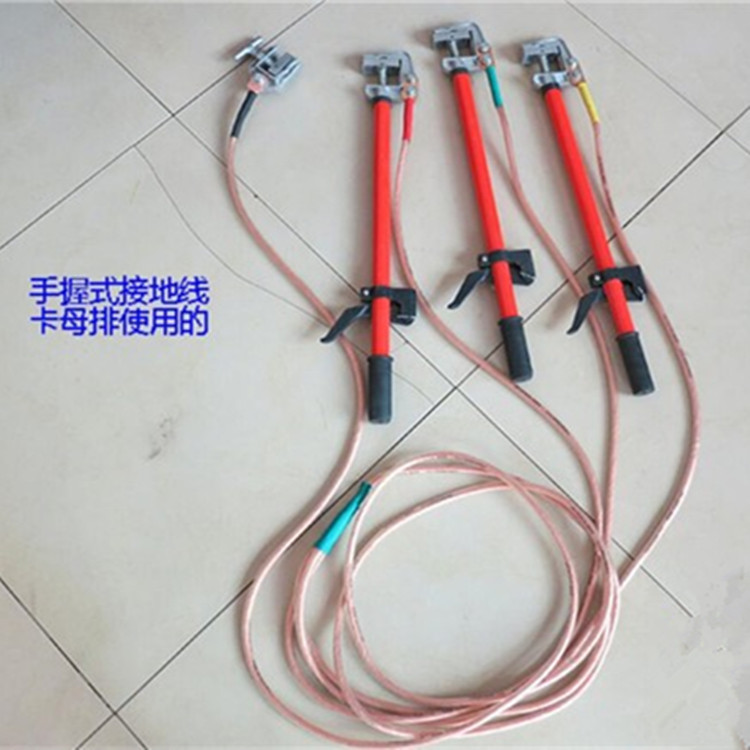

高压接地线的介绍(图2)

四、高压接地线的使用以及注意事项

1)挂接地线时:先连结接地夹,后接接电夹;拆除接地线时,必须按程序先拆接电夹,后拆接地夹。

2)安装:将接地软铜线分相上双眼铜鼻子固定在接地棒上的接电夹(接电夹有固定式和活动式)相应位置上,将接地线合相上的单眼铜鼻子固定在接地夹或地针上,构成一套完整的接地线。

3)核实接地棒的电压等级与操作设备的电压等级是否一致。
